Torre Diagonal Zero Zero, Barcelona, España

Diseño en altura con vistas al mar
Ubicada junto al mar, en la Avenida Diagonal, alberga, entre otros, la sede de Telefónica en Cataluña.

Descripción

Ubicada junto al mar, en la Avenida Diagonal, alberga, entre otros, la sede de Telefónica en Cataluña. Sus 110 metros de altura y  24 plantas, le convierten en referente del skyline de Barcelona.

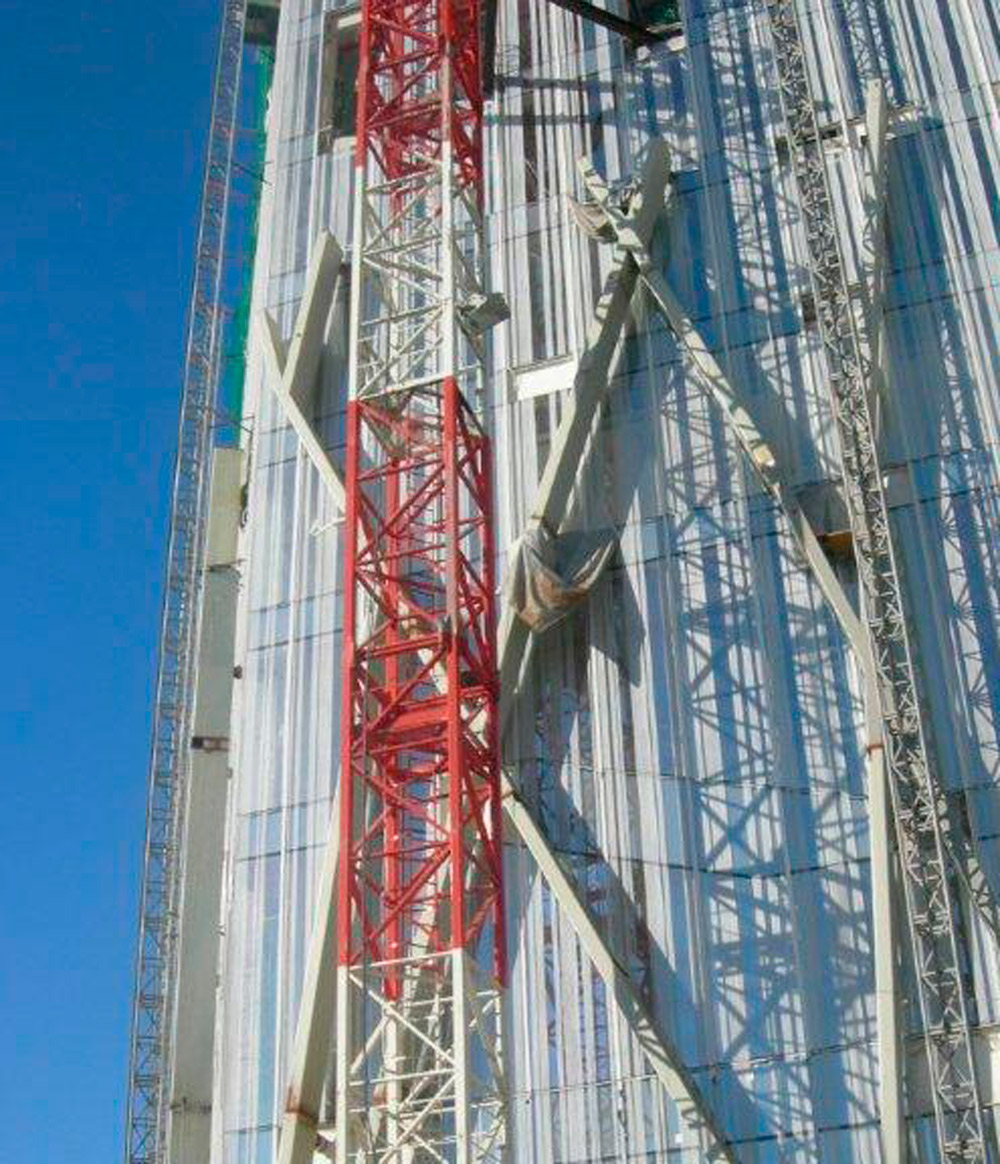

El edificio, en forma de diamante, es de planta trapezoidal y ocupa un solar de 4.000 m2.  Un núcleo central de concreto conforma su estructura, que incluye ascensores, patios de instalaciones, escaleras de emergencia y servicios. Su perímetro está reforzado con un sistema de perfiles telescópicos de aluminio, envuelto a su vez por un muro cortina xerografiado.

La altura media entre plantas es de 4 m, con espesores de losa de entre 0,4 y 0,3 m.

Solución ULMA

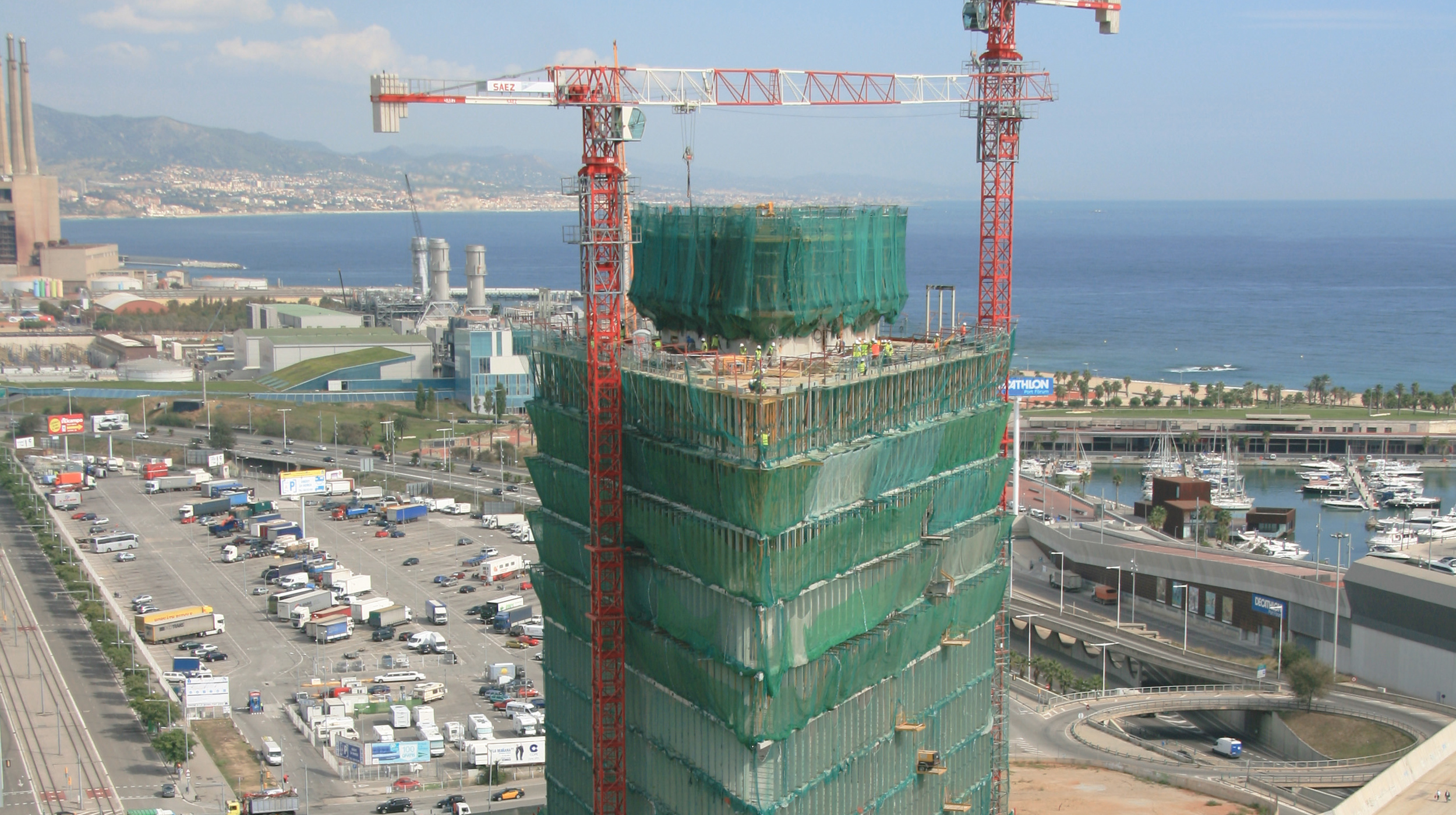

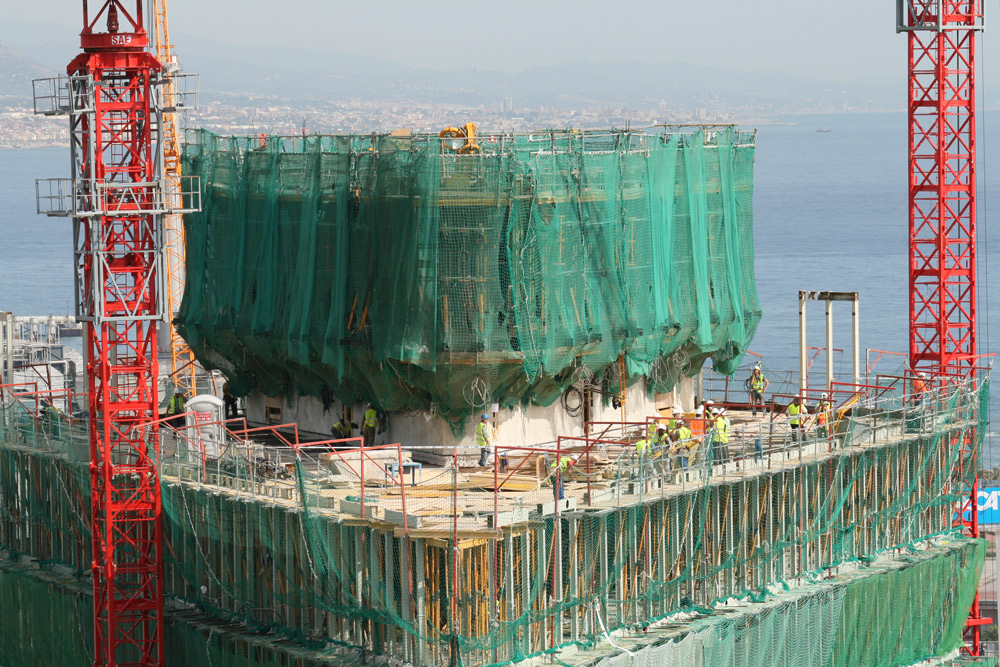

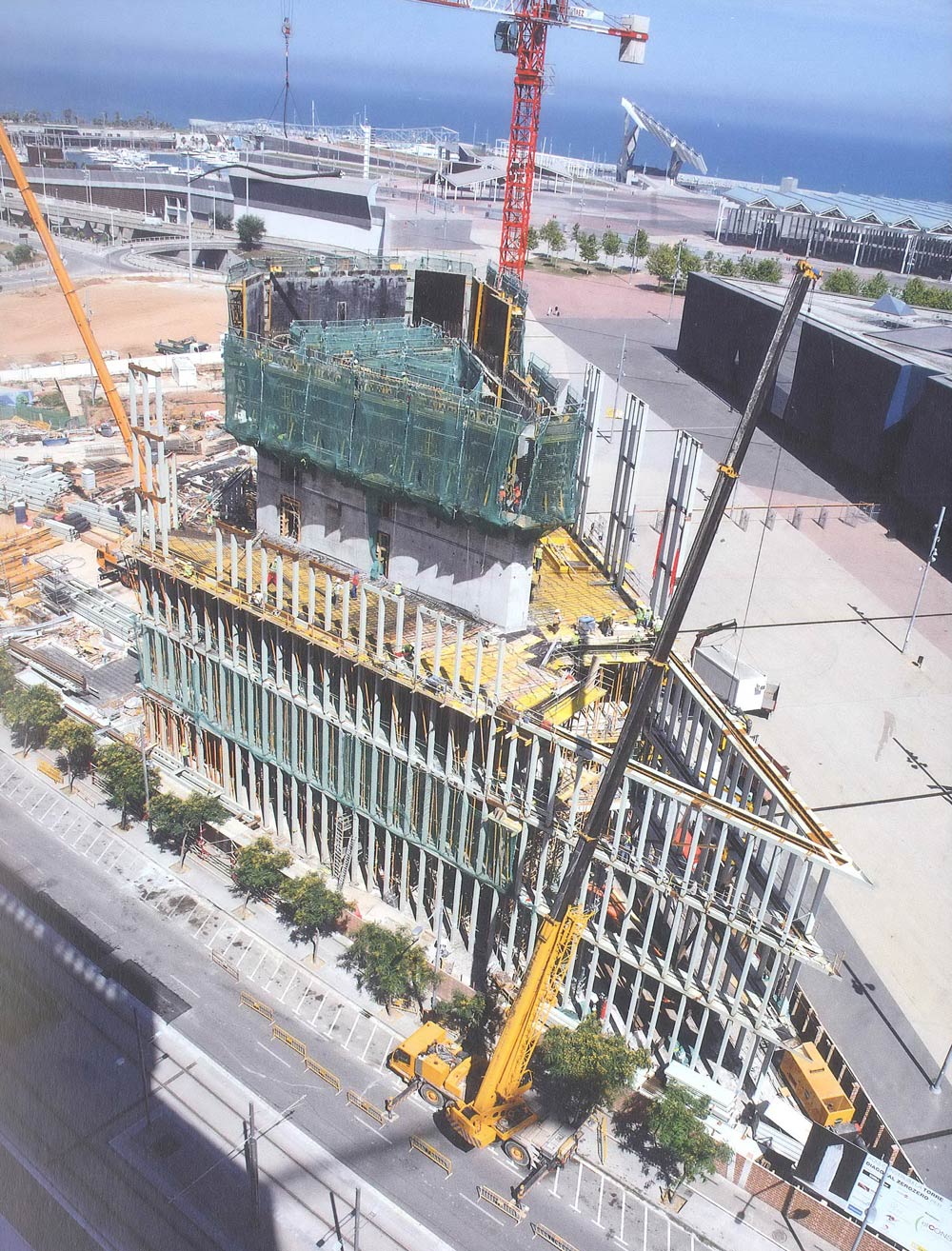

El núcleo central se ha ejecutado dos plantas por delante de los forjados, mediante trepado con Consola 2000 y ENKOFORM VMK. Gran parte de las losas se construyeron con el encofrado horizontal RAPID y, en algún caso, con ENKOFLEX.

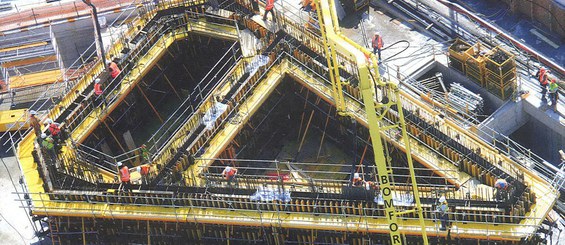

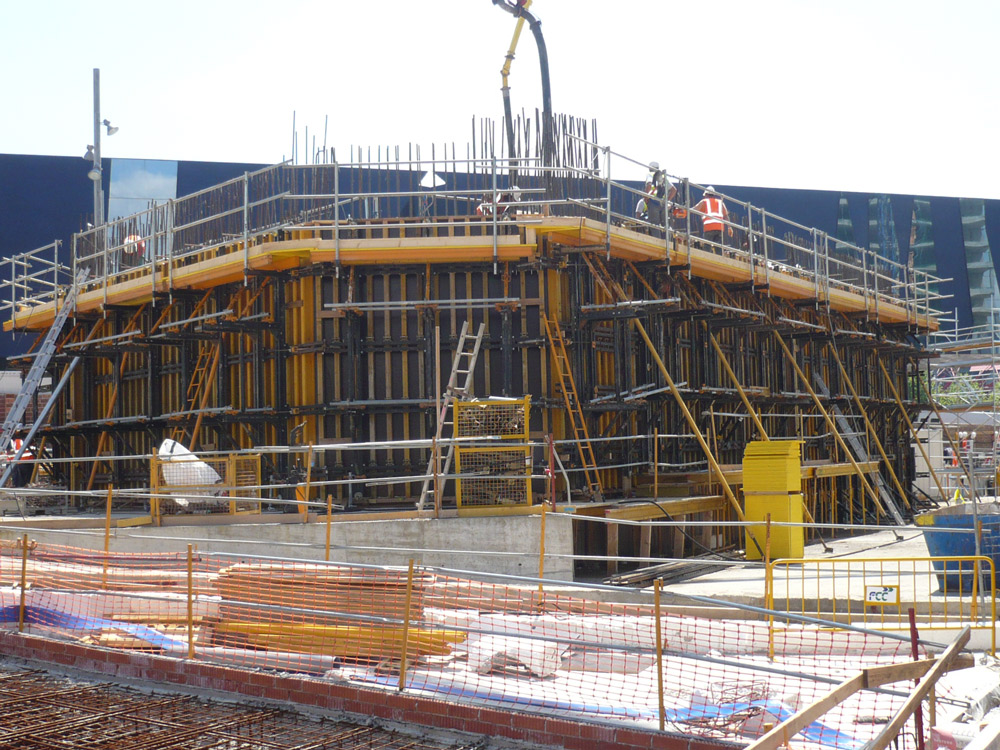

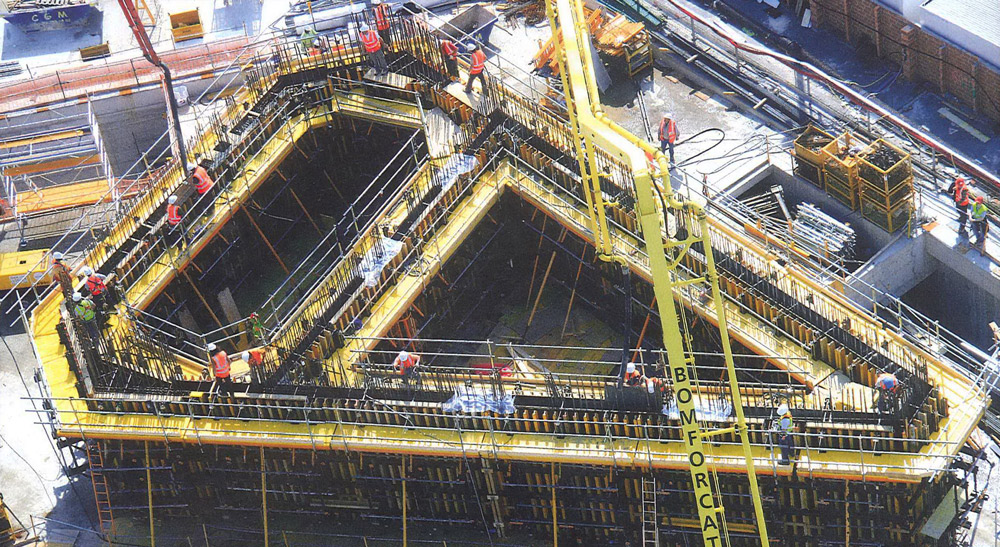

Para evitar agujeros en el concreto, se realizaron etapas de vaciado de muro de 4,50 m de altura. El empleo de una cercha de riostras y tensores permite que las barras roscadas no crucen el muro al situarse en la parte superior e inferior de cada etapa de vaciado. La Consola 2000, con camones de madera en las esquinas interiores, facilitó la adaptación a la geometría trapezoidal del núcleo.
