Viaducto El Salto, Santiago, Chile

Cimbra versátil en terreno complicado
Se trata de un puente viaducto de 3 vanos de 55,9 y 60 m, medidos a lo largo del eje central del viaducto.

Descripción

Se trata de un puente viaducto de 3 vanos de 55,9 y 60 m, medidos a lo largo del eje central del viaducto. El tablero consta de dos vigas de acero tipo “viga cajón”, apoyadas sobre dos columnas y dos estribos.

    • Ancho de tablero: 21,7 m
    • Radio de curvatura: 370 m
    • Peralte: 6,9%
    • Pendiente: 7,4%

Solución ULMA

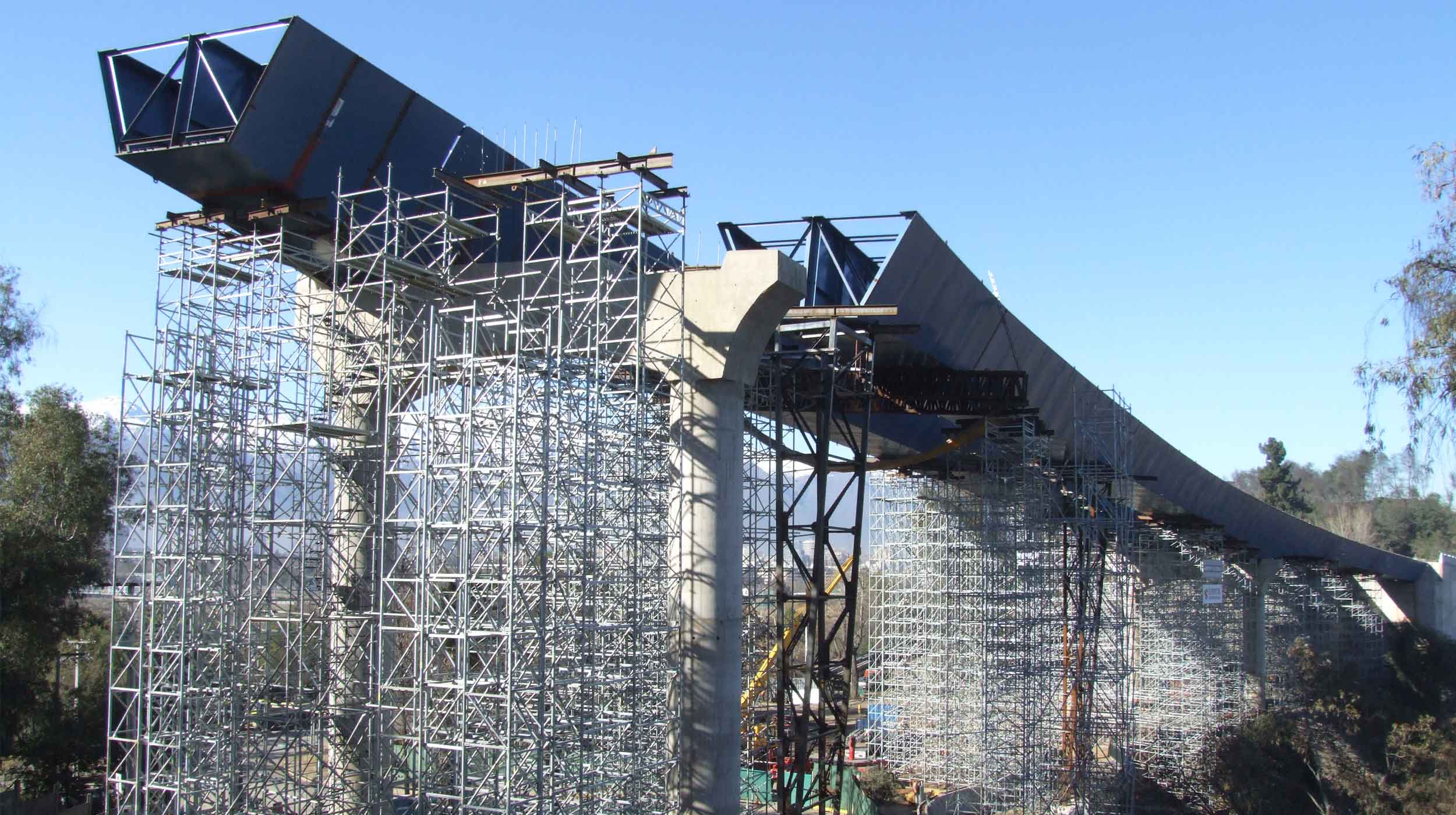

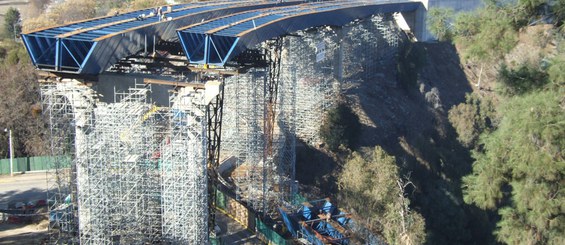

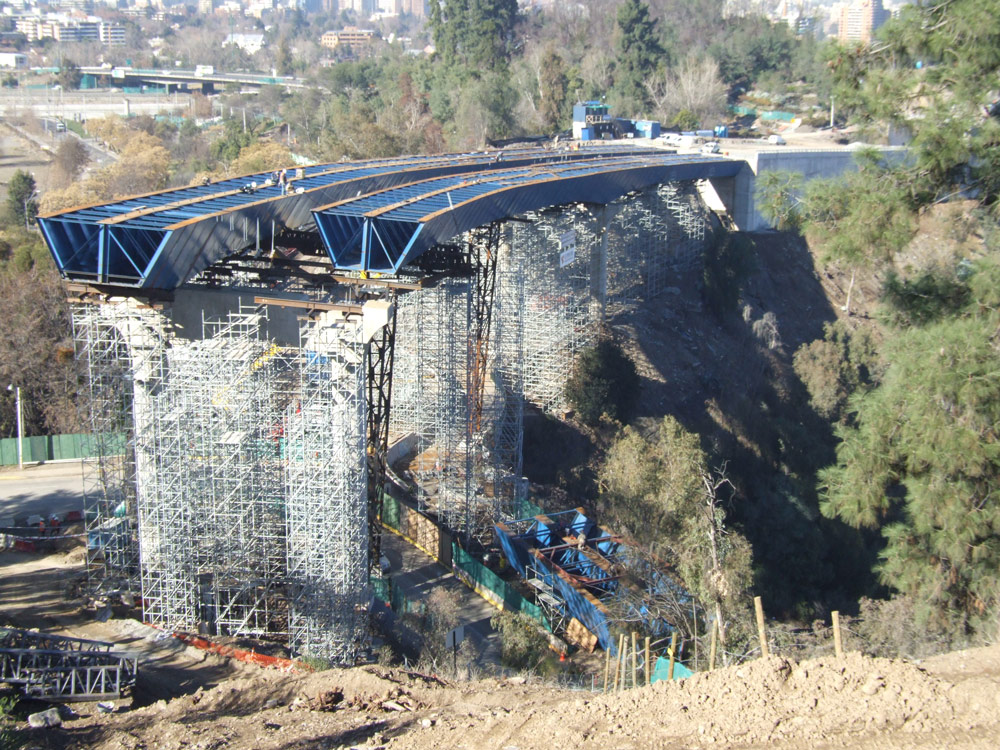

Ante los desniveles del terreno, se instalaron torres de Cimbra T-60 a diferentes alturas. Se fijó así una superficie acorde con los apoyos requeridos para la instalación de vigas metálicas.

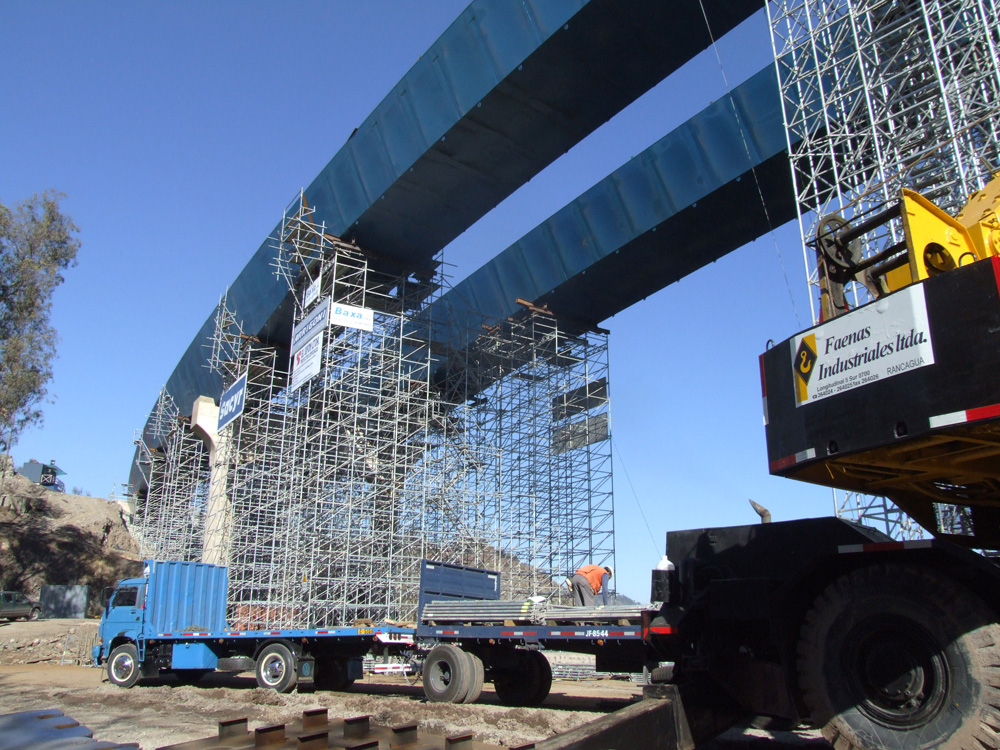

Pequeñas torres T-60 a baja altura permitieron el ensamblaje de estas vigas y su posterior izado a alturas de entre 16 y 20 m.

El Andamio multidireccional BRIO funcionó como medio auxiliar de acceso a los lugares de trabajo.

El trabajo conjunto entre ULMA y el cliente en diseño y ejecución de obra, se tradujeron en un resultado óptimo.
